久久露脸国产精品,嫩草91亚洲精品,亚洲综合精品第一页,日韩在线视频观看在线看,一区二区三区免费播放,国产激情视频在线观看免费播放午夜精品视频在线 ,亚洲国产精品嫩草影院在线观看,国产精品天天看特色大片,天天碰免费上传视频,强行进女小姪女小视频,国产丝袜视频一区二区三区

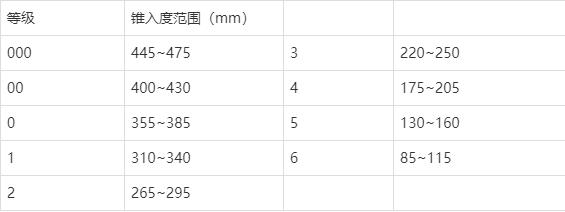

工作錐入度，是選用潤滑脂時首先考慮的指標(biāo)。通常根據(jù)摩擦部件的工作條件和加注潤滑脂方式。來選擇適宜的潤滑脂稠度。

對于一般的滾動軸承而言，其速度因子DN值（軸承內(nèi)徑mm×轉(zhuǎn)速r/min）在15000~30000時，選用2號脂或1號脂；若DN值大于30000而小于50000，則選用3號脂較合適；如采用集中供脂潤滑選用0號脂或1號脂較合適；一些齒輪箱中選用00號或000號甚至更稀的脂比較合適。

二、滴點

潤滑脂在規(guī)定的條件下加熱，潤滑脂隨溫度升高而變軟，從脂杯中滴下第一滴的溫度為滴點。潤滑脂的滴點，可大致地衡量其最高使用溫度。一般來說，潤滑脂的使用最高溫度界限應(yīng)低于其滴點30~50℃.然而，對于低轉(zhuǎn)速的使用情況，潤滑脂的最高使用溫度界限可以低于滴點15~30℃.

需要注意的是滴點不是確定潤滑脂最高使用溫度界限的唯一參數(shù)。確定一個潤滑脂的最高使用溫度界限，除滴點外還應(yīng)參看高溫下潤滑脂的稠度、基礎(chǔ)油和稠化劑的抗氧化能力、高溫下膠體安定性等參數(shù)。

三、分油

潤滑脂在貯存和使用過程中有產(chǎn)生分油的傾向，質(zhì)量較好的潤滑脂分油較少。測定潤滑脂分油量的方法有幾種，常用的是鋼網(wǎng)分油。

鋼網(wǎng)分油是用60目不銹鋼網(wǎng)內(nèi)裝10g潤滑脂試樣，在100℃保持一定時間，稱量試驗前后盛接分油的燒杯，即得分油質(zhì)量分?jǐn)?shù)。

潤滑脂在滾動軸承內(nèi)由于受熱擠壓、離心力和滲透等作用，會析出少量的油，析出的一部分被甩出去了，也有一部分油用于潤滑滾道。因此潤滑脂在使用中輕微分油是有益的，但不宜過大。分油過大至?xí)螺S承燒壞也會污染設(shè)備。

四、蒸發(fā)量

蒸發(fā)量是衡量潤滑脂在使用和貯存過程中，由于基礎(chǔ)油的蒸發(fā)導(dǎo)致潤滑脂變干的傾向。測定方法：將盛滿后1mm的潤滑脂的鋼皿，置于專門的恒溫器中，在規(guī)定的溫度下保持一定時間。測定其蒸發(fā)損失的質(zhì)量，以質(zhì)量分?jǐn)?shù)表示，蒸發(fā)性越小越好。

五、水淋流失量

潤滑脂的抗水性是指在水中不溶解、不乳化、不從周圍介質(zhì)中吸取水分、不被水洗掉的能力。

潤滑脂的抗水性主要取決于稠化劑，其次是基礎(chǔ)油。硅油抗水性較好，其次是礦物油、酯類油，聚醚油的抗水性較差。從稠化劑來說，脲基脂、烴基脂抗水性最好，鋁基、鋇基、鈣基以及復(fù)合鋁、復(fù)合鋇、復(fù)合鈣基次之，再次之是鋰基脂，抗水性最差的是鈉基脂和復(fù)合鈉基脂。

水淋流失量是在水林試驗機中測試，將4g試樣裝入204型球軸承中，以600r/min的速度轉(zhuǎn)動，控制水溫38℃，并以5ml流速噴淋在軸承套的防護板上，以1h內(nèi)被水淋洗掉的潤滑脂量來衡量潤滑脂的抗水淋能力。

六、軸承腐蝕性

對涂有潤滑脂的新軸承，在輕的推力負(fù)荷下運轉(zhuǎn)60秒鐘，使?jié)櫥笫褂们闆r那樣分布。軸承在52℃，100% 相對濕度下存放48小時。然后清洗并檢查軸承外圈滾道的腐蝕跡象。表面損壞包括麻點、刻蝕、銹蝕或黑色污漬等。

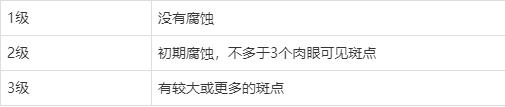

評級

七、極壓性能

實驗室評定潤滑脂的抗磨和極壓性能最常用的方法是四球機極壓特性試驗和梯姆肯試驗OK負(fù)荷法。

通常潤滑脂的抗磨、極壓能力多數(shù)是通過添加抗磨、極壓添加劑來實現(xiàn)。也有像復(fù)合鈦基脂、復(fù)合磺酸鈣基脂在不添加抗磨、極壓添加劑的本身就具有良好的極壓抗磨性。

四球機極壓性能試驗：

三個直徑為12.7mm的鋼球被夾緊在球盒中，并被試驗用脂覆蓋，另一個同直徑的鋼球置于三球頂部，在規(guī)定的負(fù)荷下，上面一個鋼球?qū)χ旅骒o止的三個鋼球旋轉(zhuǎn)，轉(zhuǎn)數(shù)為1770r/min，潤滑脂溫度為27℃，然后逐級增大負(fù)荷進行一系列10s試驗，每次試驗后測量球盒內(nèi)任何一個或三個鋼球的磨痕直徑，直到發(fā)生燒結(jié)為止。

PB值為燒結(jié)負(fù)荷，在實驗條件下使轉(zhuǎn)動球與三個靜止的球發(fā)生燒結(jié)的最小負(fù)荷，他表示已超過潤滑脂的極壓能力。

PD值為最大無卡咬負(fù)荷，在試驗條件下不發(fā)生卡咬的最大負(fù)荷。

梯姆肯試驗

將實驗潤滑脂在24℃下壓到試驗環(huán)上，由試驗機主軸帶動試驗環(huán)在靜止的試塊上滑動，主軸轉(zhuǎn)速為800r/min，試驗時間為10min。通過杠桿加載機構(gòu)加載，使試環(huán)與試塊之間產(chǎn)生壓力，逐級增加負(fù)荷，通過觀察每級負(fù)荷試驗后試塊表面的磨痕，可以得出不出現(xiàn)擦傷的最大負(fù)荷，稱為OK值。
